172NM VUV CREATER INTRODUCTION

NO Semiconductor FAB

클린룸 공정 환경이 아닌 일반연구실에서도
Min 500nm 선폭의 PATTERNING 구현

NO PHOTORESIST

PHOTORESIST DRY DEVELOP 공정 없이
MASK만으로 가능한 PATTERNING 프로세스

NO PROCESS ENGINEER

반도체 공정 엔지니어의 도움없이
누구나 손쉽게 LITHOGRAPHY 진행

172NM 회사소개

172NM은 뛰어난 균일도와 고출력 172nm 직사각형 VUV 마이크로 플라즈마 광원을 사용하여, R&D 및 제조 생산 라인에 적용 가능한, 포토레지스트가 불필요한 Photolithography Solution을 제공합니다.

우리는 cleanroom 공정 환경이 아닌 일반연구실에서도 PEDOT, PMMA, PET 등과 같은 다양한 유기 물질의 최소 500nm 선폭의 Photolithography를 구현합니다.

반도체 공정 운영 및 유지 보수를 위한 시간과 비용을 없애고, 고객이 연구개발과 프로젝트에만 집중할 수 있도록 합니다.

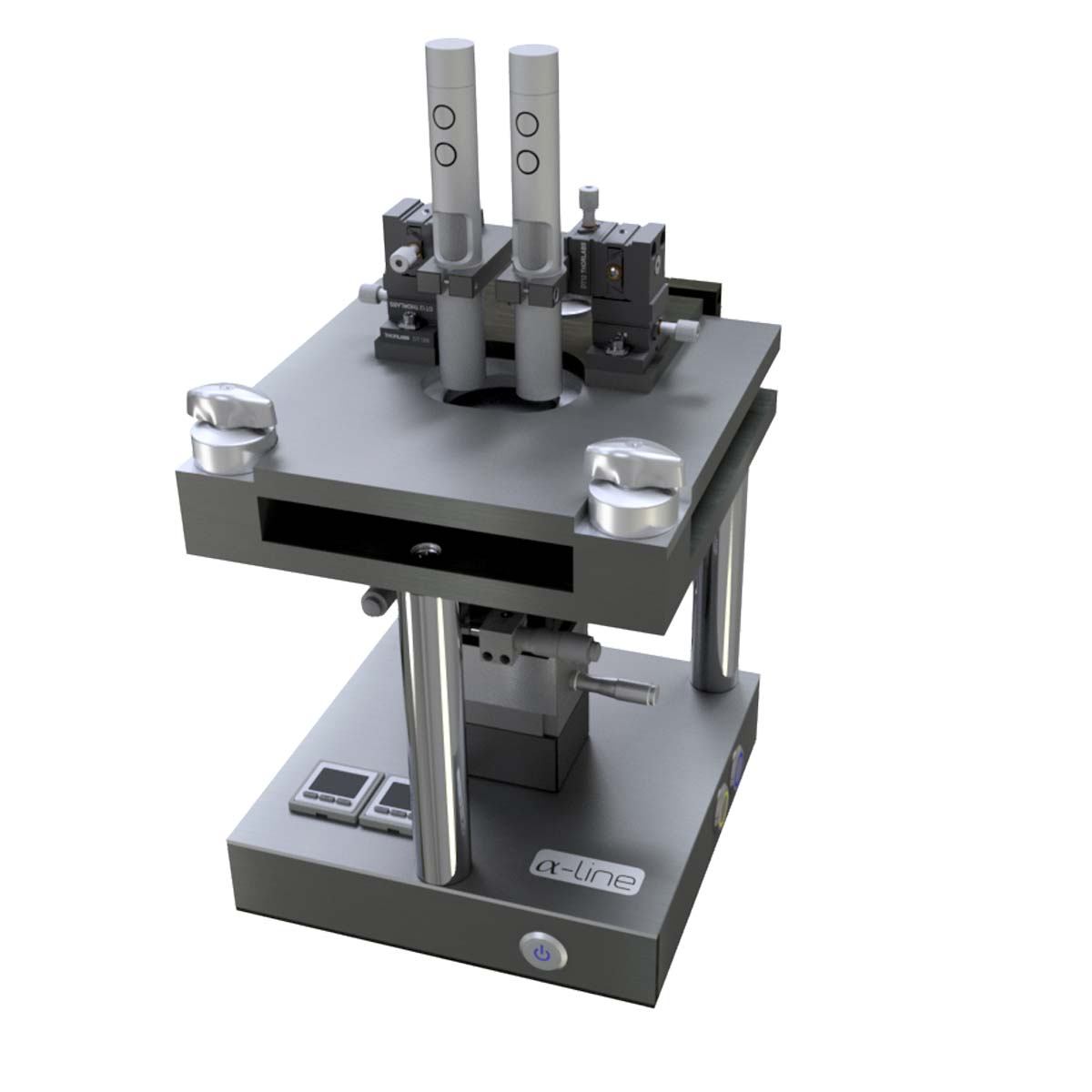

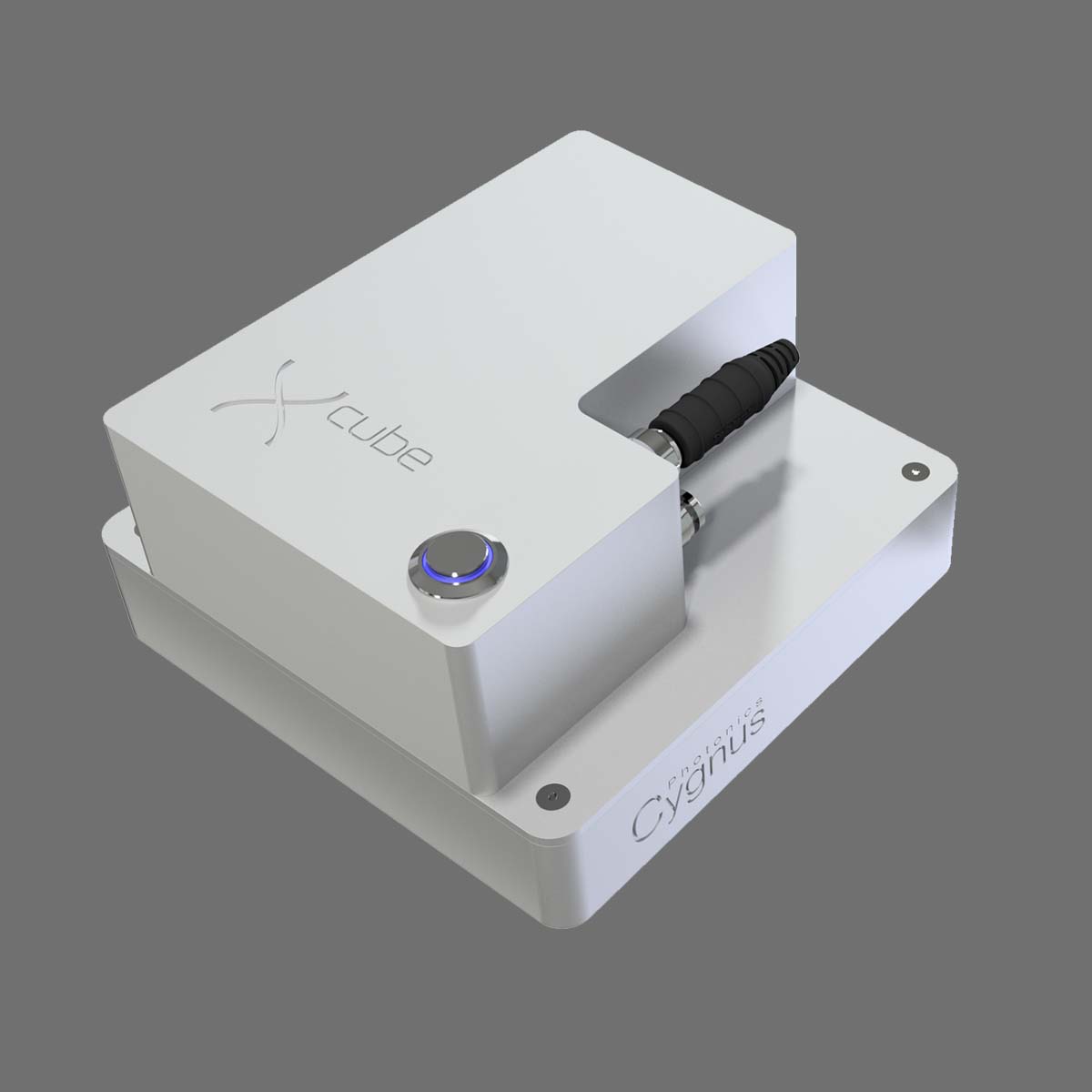

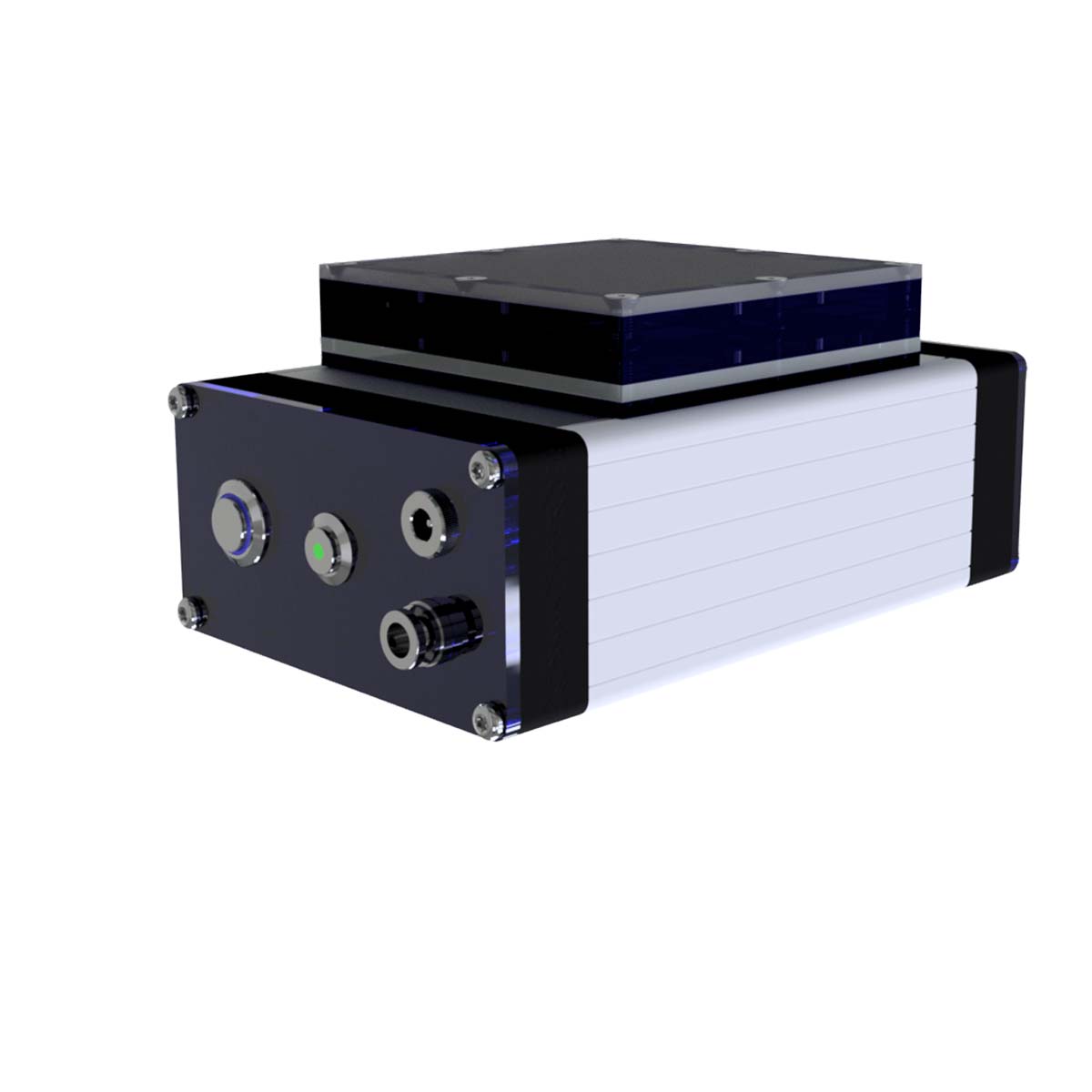

제품소개

172nm의 제품을 소개합니다.

172
WAVELENGTH VUV
200
mW/㎠ 효율
500
nm Patterning
0
NO PHOTORESIST

적용분야

172NM의 적용분야입니다.

PR-FREE PHOTOLITHOGRAPHY

혁신적인 PR FREE의 Min 500nm Pattern
구현 가능한 PHOTOLIGHOGRAPHY

유기물 광어블레이션

PMMA PEDOT PDMS PVC 폴리이미드 등
대부분의 유기물 패터닝

누구나 할 수 있는 마이크로 패터닝

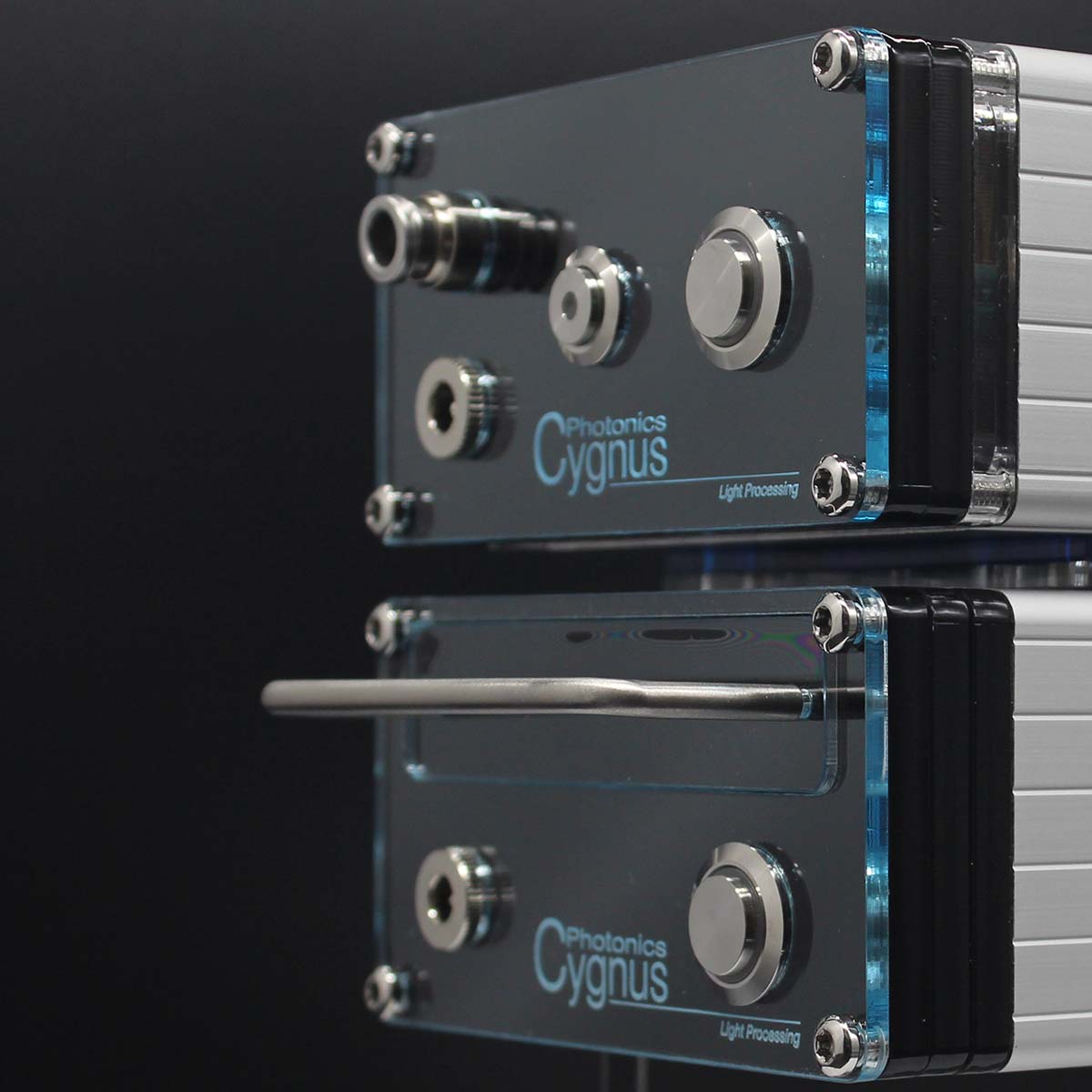

π2-CYGNI를 사용하여 CLEANROOM
환경이 아닌 일반연구실에서 패터닝

고효율의 표면 세정

200mW/㎠ 의 고효율 마이크로 플라즈마
표면처리

마이크로플루이딕스 & 바이오칩

제작이 용이한 마이크로플루이딕스
바이오스탬프 패터닝

파운드리 서비스

다양한 설계와 제품에 적용할 수 있는
패터닝 파운드리 서비스
